UXR100040G是针对IEC 61851-23:2023标准开发的一款全灌胶充电模块，其具有超高满载工作温度和超宽恒功率范围两大业内领先的突出优势；同时高可靠性、高效率、高功率因数、高功率密度、宽输出电压范围、低噪音、低待机功耗 以及良好的EMC性能也是该模块的主要特点。
-
高效率 96%采用第三代半导体SiC设计，模块效率高达96%，可在整个工作范围内都能保持高效运行，有效降低能量损耗，更加节能环保全灌胶工艺防护全灌胶工艺大幅提高模块的可靠性和使用寿命，具有更强的环境适应性。超高满载工作温度 55 ℃可在-40°C~75°C的广泛温度范围内可靠运行，并能在 -40°C~55°C之间满载运行，确保在极端环境下仍能保持快速且稳定的充电体验。电磁兼容满足Class BUXR100040G的电磁兼容符合Class B，电磁辐射小，抗干扰能力强。
-
- 超宽输出电压范围，50~1000Vdc，适用于各种电动汽车充电

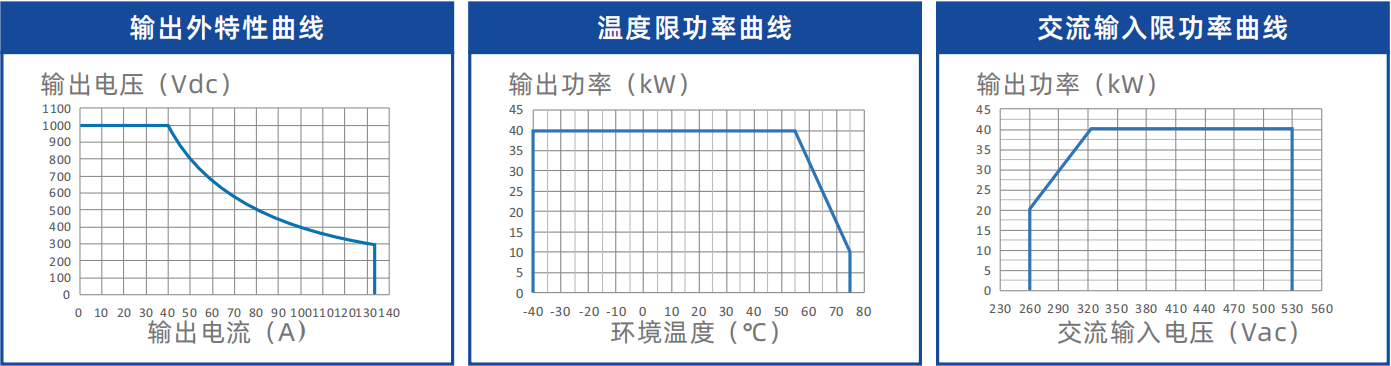

- 超宽恒功率电压输出范围，可300-1000V输出40kW恒功率
- 高效率96%，全工作范围高效率，更省电
- 满功率工作温度范围宽，-40℃~55℃
- 低压区域电流不回缩，充电速度更快
- 模块内置残压泄放回路，降低系统成本，提高系统可靠性
- 高功率密度46.7W/in³，行业领先的体积设计
- 满足CE、UL、UKCA认证要求
名称 参数 基本指标 尺寸 85mm（高）×360mm（宽）×459mm（深） 重量 ≤ 20kg 效率 ( 满载 ) > 95.5% 待机功耗 ＜13W 散热方式 强制风冷 通信方式 CAN 总线 并机数量 ≤ 60个 指示灯 绿色：正常运行 黄色：告警 红色：故障 输入特性 输入电压 260Vac～530Vac，三相+保护地 输入电流 ＜80A 电网频率 45Hz～65Hz 功率因数 ≥0.95(8kW≤输出功率≤20kW)；
≥0.98(20kW≤输出功率≤40kW)ITHD ≤ 5％ 输出特性 输出功率 40kW 电压范围 50-1000Vdc 电流范围 0A～133.3A 稳压精度 ≤ ±0.5％ 稳流精度 ≤ ±1％ 均流不平衡度 ≤ ±3％ 纹波峰峰值 ≤ 1% 环境条件 工作温度 - 40℃ ～ ＋ 75℃，55℃不降额 储存温度 - 40℃ ～ ＋ 75℃ 相对🗎度 ≤ 95％ RH，无冷凝 海拔高度 ≤2000m无需降额；＞1000m需设置实际海拔值，
每升高100m工作温度降低1℃MTBF >500,000小时 告警及保护 输入过/欠压 关机可自动恢复 输出过压 关机需手动恢复 过流及短路 关机需手动恢复 过温 关机可自动恢复
注：产品不断创新,性能持续提升,本技术参数仅供参考。
