40kW 1000V 风冷高防护充电模块 UXR100040C
+
  • 40kW 1000V 风冷高防护充电模块 UXR100040C

40kW 1000V 风冷高防护充电模块 UXR100040C

所属分类:

模块电源

关键词:


联系我们
  • 产品描述
  • 卓越优势
  • 技术参数

    UXR100040C是一款专门针对环境痛点开发的一款全灌胶充电模块,其具有高效率、高功率因数、高功率密度、宽输出电压范围等性能优势,并且高防护设计增强了环境使用可靠性及不同环境的适应能力

  • 超宽输出电压范围为50v-1000v

    满足各种电动车、电池组的快速充电需求。可以覆盖几乎所

    有电动车的充电电压范围,满足其充电需求。

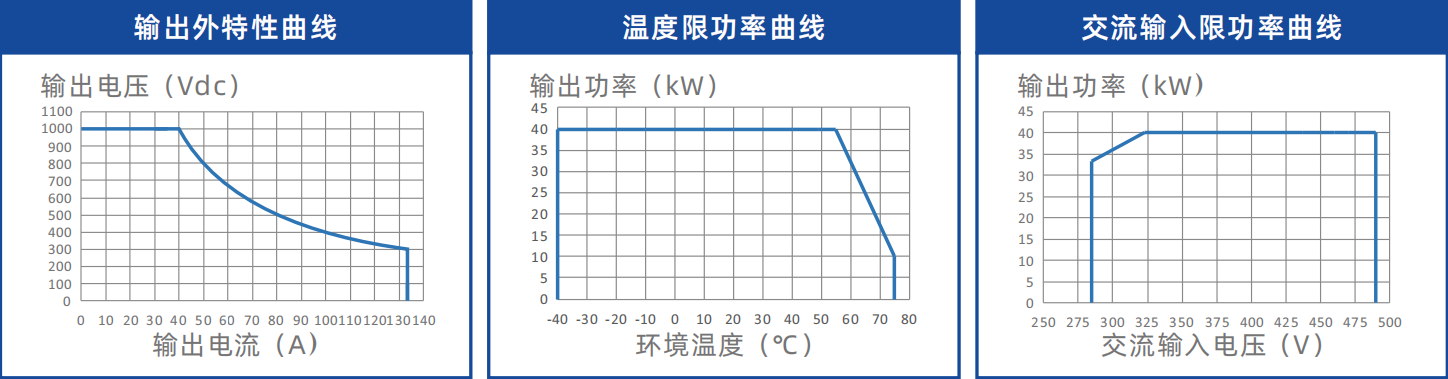

    超宽恒功率电压范围宽且不间断 300v-1000v

    恒功率不间断输出,充电稳定可靠安全,充电能力强速度快。
    且输出电压300V以下最大电流不回缩,充电速度不下降,在低压段充电的应用场景更具备竞争力。



    全灌胶工艺防护

    全灌胶工艺大幅提高模块的可靠性和使用寿命,具有更强的环境适应性。



    满载效率> 95.5%

    采用碳化硅器件,进一步提升模块效率和可靠性,满载转换效率高于95.5%,节省充电运营成本。



    UXR100040C具备超宽的输出电压范围以及超宽的恒功率输出电压范围,适用不同电压等级电动汽车快速充电,适用于超充桩设计。
  • 46.7W/in³高功率密度,行业领先的体积设计,节省充电桩的设计空间与体积

    ● 采用电池防反灌技术,有效保护电池,同时确保系统可靠安全运行
    ● 第三代半导体SiC设计,大幅提升模块的效率和可靠性
    ●全灌胶工艺设计,在高盐雾、多粉尘等环境恶劣地区能长时间可靠运行




    名称 参数
    基本指标 尺寸 85mm(高)×360mm(宽)×459mm(深)
    重量 ≤ 20kg
    效率 ( 满载 ) >95.5%
    静态功耗 < 13W
    散热方式 强制风冷
    通信方式 CAN 总线
    并机数量 ≤ 60 个
    指示灯 绿色 : 正常运行  黄色 : 保护报警  红色 : 故障报警
    输入特性 输入电压 285Vac~475Vac,三相 + 保护地
    输入电流 < 80A
       电网频率
    45Hz ~ 65Hz
    功率因数 ≥ 0.99
    ITHD ≤ 5%
    输出特性 输出功率 40kW@输出电压≥300Vdc
    电压范围 50~1000Vdc,缺省值:200Vdc
    电流范围 0A~133.3A
    稳压精度 ≤ ±0.5%
    稳流精度 ≤ ±1%
    均流不平衡度 ≤ ±3%
    纹波峰峰值 ≤ 1%
    环境条件 工作温度 - 40℃~+ 75℃,55℃不降额
    储存温度 - 40℃~+ 75℃
    相对湿度 ≤ 95% RH,无冷凝
    海拔高度 ≤2000m 无需降额 ;>1000m需设置实际海拔高值 , 每升高 100 m工作温度降低 1℃
    MTBF >500,000 小时
    告警及保护 输入过 / 欠压 关机可自动恢复
    输出过压 关机需手动恢复
    过流及短路 关机需手动恢复
    过温 关机可自动恢复



注:产品不断创新,性能持续提升,本技术参数仅供参考。
