UXR100200是一款低压大电流的充电电源模块，其具有超宽输出电压范围和超大充电电流两大业内领先的突出优势;同时高可靠性、高效率、高功率因数、高功率密度、宽恒功率曲线、宽工作温度、低待机功耗也是该模块的主要特点。
-
超高满载工作温度50℃
充电桩是一个户外应用产品，夏天进气口温度在 50~60℃很正常，充电模块热问题很突出，业内绝大多数充电模块无法承受高温环境(业内一般 40℃或50℃满功率)，只能限功率降额使用，这大大降低了充电速度!
超大充电电流 200A
充电电流的大小决定着充电速度的快慢，NXR100200模块，其200A超大输出电流为业界顶尖水平，会大大提升低压产品充电速率和减少充电的等待时间!
高防护半独立风道设计UXR100200采用了半独立风道设计，可以降低模块的工作温度，提高其稳定性，延长其使用寿命。该设计还能实现能 量利用、降低噪音、增强模块可靠性和可扩展性，同时简化维护。具备热拔插功能UXR100200具备热拔插功能，安装维护更方便 -
● 输出电压范围宽，40 ~ 100VDC，适用于低速车型
● 工作温度范围宽，-40℃ ~ 50℃
● 满载效率高于95%，全工作范围高效率，更省电
● 超低待机功耗，全系列产品都控制在8W以内
● 低压区域电流不回缩，充电速度更快
● 满足RoSH要求

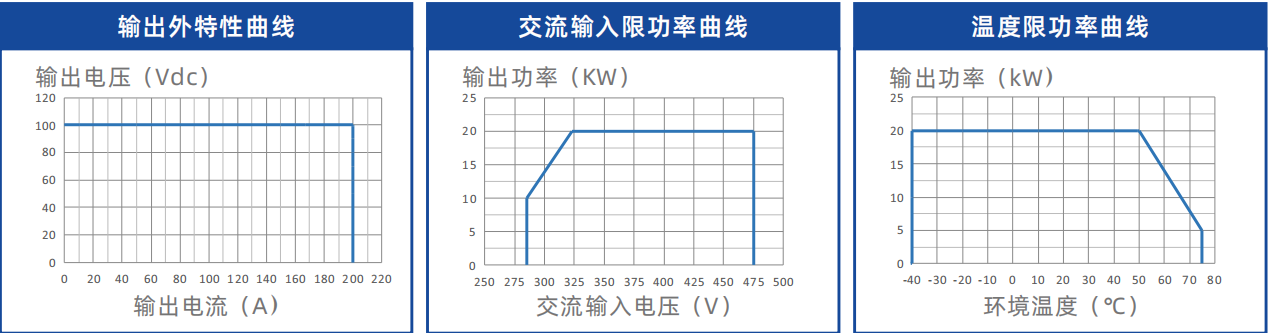

名称 参数 基本指标 尺寸 84mm（高）×218mm（宽）×459mm（深） 重量 ≤ 12kg 效率 ( 满载 ) >93.5% 静态功耗 ＜ 8.5+/-0.5W 散热方式 强制风冷 通信方式 CAN 总线 并机数量 ≤ 60 个 指示灯 绿色 : 正常运行 黄色 : 保护报警 红色 : 故障报警 输入特性 输入电压 190Vac ～ 530Vac，三相 + 保护地 输入电流 ＜ 40A 电网频率 45Hz ～ 65Hz 功率因数 ≥ 0.99 @50%~100% 满载输出功率 ITHD ≤ 5％ @50%~100% 满载输出功率 输出特性 输出功率 20kW@输出电压≥100Vdc 电压范围 40～ 100Vdc，缺省值：40Vdc 电流范围 0A ～ 200A 稳压精度 ≤ ±0.5％（输出60V-120V） 稳流精度 ≤ ±1％（输出负载20%~100%额定范围） 均流不平衡度 ≤ ±5％ 纹波峰峰值 ≤ 1%（输出60V-120V ，0-20MHz） 环境条件 工作温度 － 40℃～＋ 75℃，50℃以上须降额使用 储存温度 － 40℃～＋ 75℃ 相对湿度 ≤ 95％ RH，无冷凝 海拔高度 ≤ 2000m 无需降额 ；>1000m, 每升高 100 米工作温度降低 1℃ MTBF >500,000 小时 告警及保护 输入过 / 欠压 关机可自动恢复 输出过压 关机需手动恢复 过流及短路 关机需手动恢复 过温 关机可自动恢复
注：产品不断创新,性能持续提升,本技术参数仅供参考。
