UXC95050B是一款高频隔离双向DC/DC变换模块，具有超宽电压范围、超高满载工作温度、超高效率等核心优势性能，同时高防护、高功率密度也是该模块的主要特点。广泛应用于直流母线与电池能量互动的应用场景，如储能、光储充、电池梯次利用、数据中心等多能互补的场景。
-
超宽双端电压范围
母测线 200~950V 电池侧 200~950V
UXC95050B的母线侧和电池侧均支持200- 950Vdc的充放电电压范围，满足各种电压等级直流母线间能量互相传递需求。
超宽转换效率 99%
UXC95050B具有超高的转换效率，做为一款高频隔离模块其峰值转换效率达到99%，满载转换效率大于98.5%。可以大幅度降低系统能量损耗。
电磁兼容满足ClassB满足EN61000-6-1和EN61000-6-3标准中电磁兼容(EMC)CLASS B要求，电磁辐射小，抗干扰能力强,满足CE /UL认证的要求，适合国内外应用。双端宽恒功率范围母线侧 500v-950v 电池侧 400v-950v

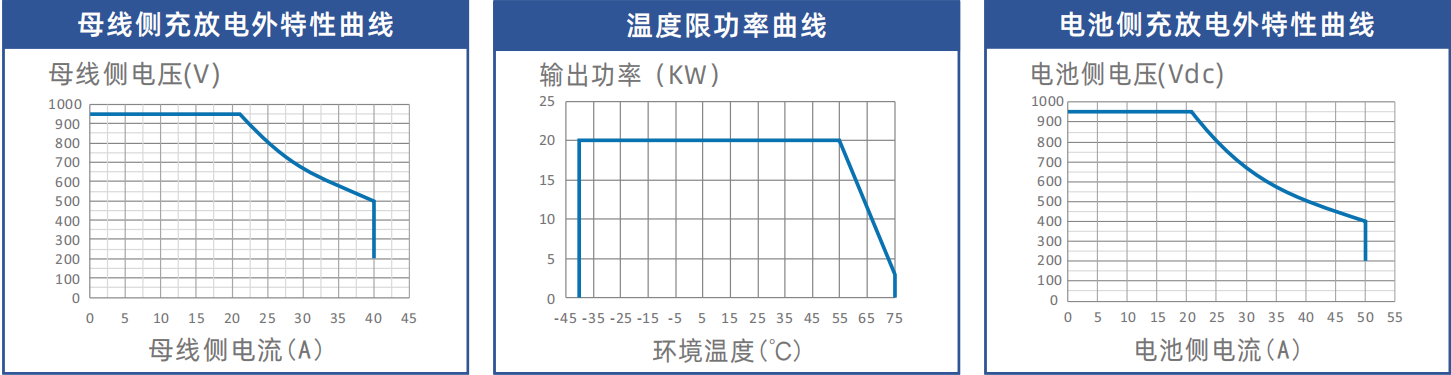

UXC95050B具有广泛的恒定功率区间，充分满足在不同电压条件下对能量快速转换的需求。 -
● 宽工作电压范围，母测线200V ~950VDC，电池侧200V~950V
● 正反向快速切换，实现能量传输方向的“无感切换”
● 超高转换效率，满载效率高于98.5%
● 内置高频隔离变压器，更安全可靠
● 45.4W/in³高功率密度，更节省系统空间
● 半独立风道设计，适应恶劣环境
名称 参数 基本指标 尺寸 85mm（高）×226mm（宽）×376mm（深） 重量 ≤ 9.5kg 效率 ( 满载 ) >98.5% 散热方式 强制风冷 通信方式 CAN 总线 并机数量 ≤ 60 个 指示灯 绿色 : 正常运行 黄色 : 保护报警 红色 : 故障报警 直流母测线 电压范围 200Vac ～ 950Vac 电流范围 0A ～ 40A 稳压精度 ≤ ±0.5％ 稳流精度 ≤ ±1％（输出负载20%~100%额定范围） 纹波峰峰值 ≤ 1％ 均流不平衡度 ≤±5％ 电池侧 电压范围 200Vdc ～ 950Vdc 电流范围 0A ～ 50A 稳压精度 ≤ ±0.5％ 稳流精度 ≤ ±1％ 纹波峰峰值 ≤ 1% 均流不平衡度 ≤ ±5％ 环境条件 工作温度 － 40℃～＋ 75℃，55℃ 以上需降额使用 储存温度 － 40℃～＋ 75℃ 相对湿度 ≤ 95％ RH，无冷凝 海拔高度 ≤ 2000m 无需降额 ；>1000m , 每升高 100 米工作温度降低 1℃ MTBF >500,000 小时 告警及保护 输入过 / 欠压 关机可自动恢复 输出过压 关机需手动恢复 过流及短路 关机需手动恢复 过温 关机可自动恢复
注：产品不断创新,性能持续提升,本技术参数仅供参考。
